カラー液晶（新入生歓迎用？）

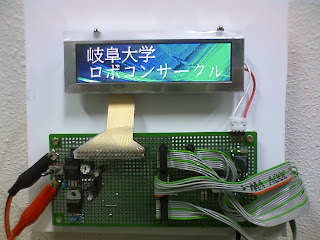

投稿するネタが無い（？）のでちょっと前に作ったフルカラー液晶（いわゆる秋月の300円液晶）を新入生歓迎用と言う理由をつけて直してみました。液晶の表示がちゃんとしてなかったので、一日かかっていろいろと見てみた結果はただの接触不良でした・・・。

以下、何かの参考用に詳細を書いておきたいと思います。
電源には12VACアダプタからレギュレーターで9Vと5Vを作り、さらに-9Vが必要なのでLTC1144CN8
を使って負電圧を作りました。
駆動用にはH8-3048（マイコンカーラリーで使っているもの）を使っています。
液晶との接続にはサンハヤトの0.5mmピッチのエクステンション基板を使って接続しますが丁度いいpin数に切り出さなければならないのですが、かなり気が狂います。
プログラム（と言うよりデーテシート以上の情報）に関してはなる研さんを参考にさせてもらいました。
正直いえばヘッダファイルを3694から3048用に書き換えた程度です・・・。

動作は非常に遅いです。リフレッシュレートが1Hz以上ですが、ちゃんと動いているので良いとします。
また、400×96ドットですがデータとしては200×48ドットになってしまっています（メモリ不足？）
